傳統(tǒng)的用于路面工程的土壤破碎機通常包括破碎腔、安裝在破碎腔內的刀輥和驅動刀輥的動力裝置，刀輥上安裝有破碎刀頭，通常破碎刀頭通過一根刀排焊接固定在刀輥上，其強度較低，無法適應高速破碎的要求，工作效率較低。
本實用新型所要解決的技術問題是，提供一種結構簡單、刀頭安裝強度高、破碎效率高的混合
土壤破碎機。
1、技術原理：
本實用新型的混合土壤破碎機包括有破碎腔、安裝在破碎腔內的刀輥和驅動刀輥的動力裝置，刀輥上安裝有多個破碎刀頭，每一個破碎刀頭通過兩根刀排與刀輥連接，兩根刀排呈“倒V型”結構，刀排通過分開的兩腳焊接在刀輥上，刀頭焊接在兩個刀排相交匯的尖端。
所述刀頭在刀輥的圓周上呈十字形分布。
2、優(yōu)點：
本實用新型結構簡單，其通過倒V型結構的雙刀排固定刀頭，使得刀頭的安裝強度大大提高，能夠適應高速破碎的要求，提高了破碎效率。
3、附圖說明

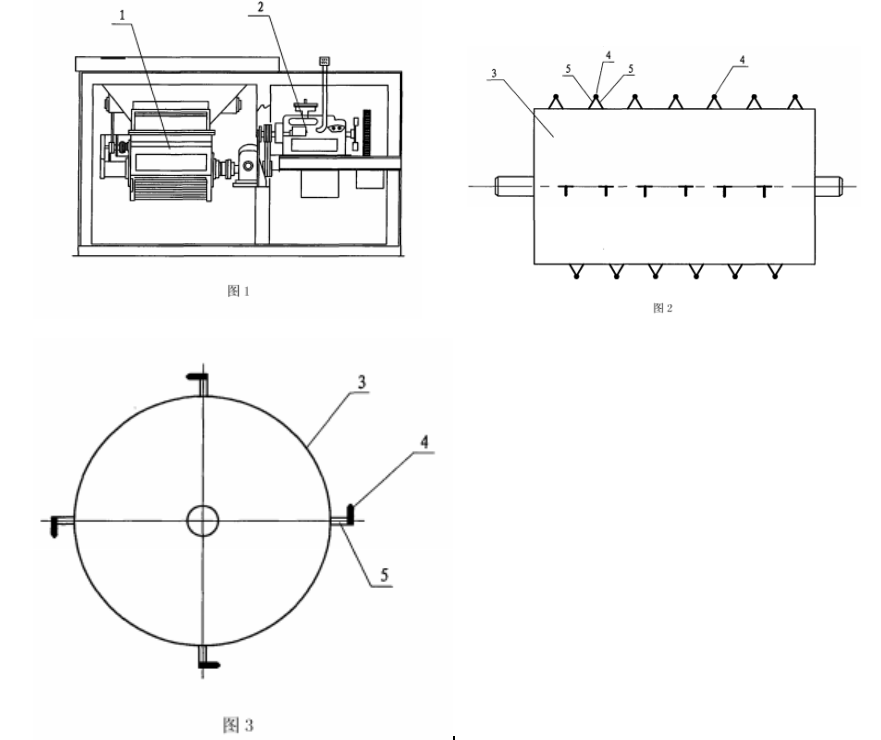

圖1是本實用新型混合土壤破碎機的結構示意圖。
圖2是刀輥結構示意圖；
圖3是刀輥的端面結構示意圖。
4、具體實施方式
如圖l所示，該混合土壤破碎機包括有破碎腔l、安裝在破碎腔內的刀輥和驅動刀輥的動力裝置2。
如圖2所示，刀輥3上安裝有多個破碎刀頭4，每一個破碎刀頭通過兩根刀排5與刀輥連接，兩根刀排5呈“倒V型”結構，刀排通過分開的兩腳焊接在刀輥上，刀頭4焊接在兩個刀排相交匯的尖端。
如圖3所示，刀頭4在刀輥3的圓周上呈十字形分布。
