按照處理土壤的位置，土壤淋洗技術分為原位土壤淋洗技術、異位土壤淋洗技術兩大類。其中，異位土壤淋洗技術把污染土壤挖掘出來，通過篩分去除超大的組分并把土壤

　　分為粗料和細料，然后用淋洗劑來清洗、去除污染物，再處理含有污染物的淋出液，并將潔凈的土壤回填或運到其他地點。當前，國內的土壤淋洗技術停留在小試中試層面居多，工程化案例極少。從土壤淋洗的技術層面來看，制約其工程化應用的核心問題的難點有三個：

　　(1)污染物的洗脫：污染物的存在形態、土壤顆粒的粒徑均會影響洗脫效率；

　　( 2 )淋洗廢液的回收利用：淋洗劑有效成分損失較大、回收時間長、回收濃縮的污染物難以徹底消除，易導致污染物再次進入環境系統，造成二次污染。

　　(3)泥餅處理；污染物濃縮至泥餅中，如何進行安全、有效的處理處置，是土壤淋洗技術的后端關鍵環節。

　　本發明的目的是為了解決上述現有技術存在的問題，即污染物的存在形態、土壤顆粒的粒徑均會影響洗脫效率；淋洗劑有效成分損失較大、回收時間長、回收濃縮的污染物難以徹底消除，易導致污染物再次進入環境系統，造成二次污染；污染物濃縮至泥餅中，如何進行安全、有效的處理處置。進而提供一種工程化的多級篩分式異位土壤淋洗修復方法。

　　本發明的目的是通過以下技術方案實現的：

　　一種工程化的多級篩分式異位土壤淋洗修復方法，包括以下步驟：

　　1、進料計量：污染土壤經進料計量后進入粗篩分系統；

　　2、粗篩分：污染土壤在滾筒制泥機進行高壓清洗液噴淋，經解離、給濕及清洗后，進入三級高頻振動篩；其中，粒徑大于10mm的物料直接從高效振動篩上層滑入皮帶機，完成礫石物料的出料；高效振動篩中層篩分的粒徑為2～10mm的物料進入螺旋洗砂機，完成粗砂出料；

　　3、細篩分：高效振動篩下層篩分的物料進一步洗滌處理，粒徑小于2mm物料進入泥漿池緩存，經三級脫水篩處理，完成中粗砂出料；粒徑小于1mm物料經三級脫水篩、水力旋流器處理，完成土壤粒徑進一步分級，完成土壤物料出料，分為中粗砂、細砂；水力旋流器組處理的粒徑0 .65mm以下的泥漿混合物則進入穩定一體化設備；至此，污染土壤減量化基本完成；

　　4、泥水分離和穩定化：污染土壤根據污染物性質進行加藥處理，處理后的混合液通過泥渣泵提升到板框壓濾機，進行泥水分離；泥餅濃縮后，外運處置，進一步采用化學氧化、固化穩定化技術完成無害化處置；

　　5、淋洗廢液、水處理：根據淋洗廢液、水中污染物(重金屬或有機物 )的存在情況，投加混凝劑或氧化藥劑，污水進入多級過濾系統，進一步凈化處理，最終進入回用水箱；回用水箱的水持續應用于前面的淋洗工序中。

　　本發明采用粗篩分、細篩分淋洗將土壤顆粒層層分級，以水為介質，實現污染土壤減量化處理；進一步，泥水混合物經固液分離，實現土壤污染物成分與體積的濃縮，處理后的泥餅外運處理，可采用化學氧化或固化穩定化技術處理，與此同時，液相即淋洗廢液進入水處理單元，經混凝、沉淀、加藥處理，淋洗廢液重新進入回用管路作為淋洗液使用，回用率達到90％以上，每小時處理污染土壤10～20噸，均可達到處理要求。本發明的工藝設計合理，區別于傳統的土壤淋洗設計理念，處理成本低且使用范圍廣。

　　附圖說明

　　圖1為本發明工程化的多級篩分式異位土壤淋洗修復方法的流程示意圖。

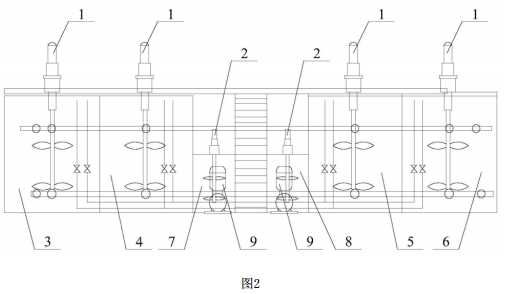

　　圖2為本發明工程化的多級篩分式異位土壤淋洗修復方法使用的穩定一體化設備結構示意圖。

　　圖2中的附圖標記，1為反應罐攪拌器，2為藥劑儲罐攪拌器；3為一號反應罐，4為二號反應罐，5為三號反應罐，6為四號反應罐，7為一號藥劑儲罐，8為二號藥劑儲罐，9為計量泵。
